Если вы зададите мне вопрос:
— А можно ли определить мощность электродвигателя по диаметру вала?
То я отвечу:
— Нет, нельзя. Один диаметр вала электродвигателя недостаточен для определения его мощности. Определить мощность электродвигателя по габаритам невозможно. Чтобы определить какой мощности электродвигатель надо знать обороты его ротора.
Ниже объясню свой ответ подробнее.
к оглавлению ↑Понятие габарит электродвигателя
!Важно: Не путайте понятие «габарит электродвигателя» с габаритными размерами электродвигателя.
Конструктивно электродвигатели производят в разных корпусах, однако присоединительные размеры электродвигателей регламентированы определенными стандартами.
На отечественном рынке представлены электродвигатели с присоединительными размерами по стандарту ГОСТ или с размерами по стандарту DIN. По ГОСТу — в основном отечественные электромоторы, по DINу — импортные. Хотя следует отметить что по ГОСТ есть и китайские, и европейские электромотры.
Присоединительные размеры электродвигателя и диаметр вала электродвигателя «привязаны» к одной величине, которая называется «габарит электродвигателя».

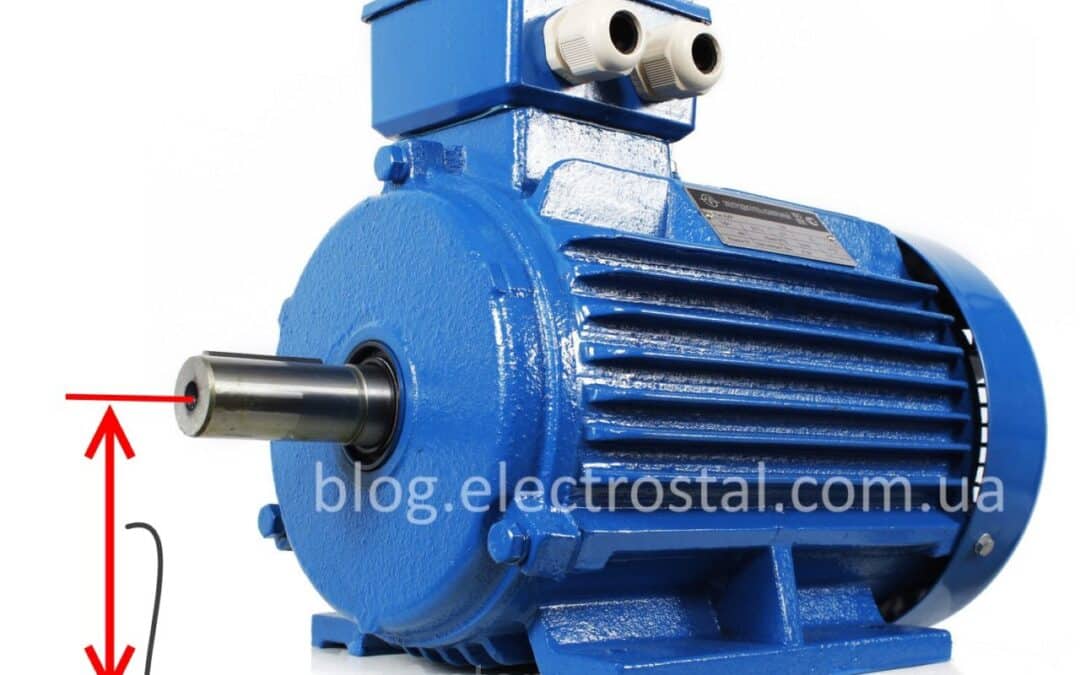

Габарит электродвигателя — это расстояние от центра вала электродвигателя до плоскости, на которой установлен электродвигатель на лапах.
Другими словами: габарит электродвигателя — это высота оси вращения вала электродвигателя.
Габарит электромотора измеряют в миллиметрах и указывают в наименовании электродвигателя на его шильдике.
Пример электродвигатели одного габарита
Рассмотрим электродвигатели АИР90L2, АИР90L4 и АИР90L6. Это электродвигатели одного габарита: у всех 90 габарит. Но они имеют разные обороты вращения вала и разную мощность, развиваемую на валу при одинаковых присоединительных размерах и диаметре вала.
Отличаются эти электромоторы только внутри. У них разная конструкция обмоток статора. Обмотки уложены таким образом, что для каждого из электромоторов ротор вращается с разной частотой и выдает разную мощность на валу. Для АИР90L2 — это 3 кВт 3000 об в мин, для АИР90L4 — 2,2 кВт 1500 об в мин, АИР90L6 — 1,5 кВт 1000 об в мин.
к оглавлению ↑Особенности
Однако такой типоряд габарита, мощности и размеров имеет место для стандарта по ГОСТ. ГОСТ был принят еще в СССР и сейчас широко используется на территории бывших советских республик.
В мире, в основном, используется международний стандарт DIN. По DINу присоединительные размеры электромоторов отличаются от размеров по стандарту ГОСТ.
Но суть подхода одна — присоединительные размеры электродвигателей и диаметр их валов в обоих стандартах «привязаны» до понятия «габарит электродвигателя».
к оглавлению ↑Вывод
Чтобы однозначно идентифицировать электродвигатель в пределах одного стандарта нужно знать хотя бы 2 параметра из трех:
- габарит
- мощность
- обороты
Зная габарит и мощность можем узнать обороты электродвигателя.
Зная габарит и обороты можем определить мощность электродвигателя.
Зная мощность и обороты можем узнать габарит электродвигателя
Заходите на сайт, читайте статьи, задавайте вопросы, пишите отзывы в комментариях ниже, делитесь статьей в социальных сетях.
Удачи.
Александр Коваль
Здравствуйте.
Двигатель АИР71. Как определить по статору и размерам ротора мощность и обороты?
Здравствуйте! Разбирать мотор и определять количество полюсов — так можно узнать обороты. А по оборотам и габариту — узнать мощность.
Зная габарит, диаметр вала и размер крепления лап (доступно для измерения) — узнаем и мощность, и обороты.
Интересно, каким образом? Александр, электродвигатели одного габарита отличаються лишь количеством полюсов обмотки статора, что влияет на обороты ротора. Поэтому одни только присоединительные размеры недостаточны для определения мощности и/или оборотов.
Подарили циркулярку .Шильдик на ЭД затерт безвозвратно помогите определить марку ЭД.Корпус-чугун, высота от стола до центра вала 100мм,длинна вала 350 мм,диаметр вала 28мм,установочные отверстия по длине 120мм,по ширине 160мм.ЭД асинхронный 380/220.Хочу подключить на 220В через конденсаторы,но не знаю мощность.И если можно подробнее как посчитать полюса чтоб определить частоту вращения вала.Заранее благодарю.
Марку точно не определю — а вот мощность попробую. Исхожу из того, что на циркулярках чаще всего ставят высокооборотистые моторы: то это 4 кВт 3000 об (например АИР100S2). Размеры почти совпадают. Правда, установочное отверстие по длине должно быть на растоянии не 120 мм, а 112мм. См размеры, например, здесь: https://www.parad.biz.ua/product/elektrodvigatel-4-kvt-3000-ob-air100s2/. Общая длина мотора: 360 мм (вместе с защитным кожухом). В таких же размерах и мотор 3 кВт 1500 об — но маловероятно, что электродвигатель на 1500 об/мин производитель будет устанавливать на циркулярку.
Насчет «посчитать полюса»: я бы посоветовал обратиться к людям, которые занимаются перемоткой электродвигателей у вас в регионе — они смогут измерить частоту вращения тахометром, подключив мотор на холостом ходу.
Или же помогут разобрать и просчитать полюса. Ибо не так все просто. Например, если статор двигателя имеет не однослойную концентрическую, а двухслойную обмотку с укороченным шагом — то трудно узнать сколько пазов статора она занимает, и «классический» подсчет не работает.
Одини из способов: Нужно разбирать электродигатель и для определения числа полюсов фазной обмотки электрической машины переменного тока следует подключить между началом и концом одной из фазных обмоток статора мотора источник постоянного тока низкого напряжения, намагнитив статор слабым постоянным магнитным потоком. И водя изнутри по окружности слабо намагниченного постоянным магнитным потоком статора магнитным компасом можно по изменению ориентации его магнитной стрелки проследить смену полюсов фазной обмотки статора, и посчитать таким образом число полюсов обмотки фазы машины.
Удачи!
Если я подключу его через конденсаторы как 3х килловатник в холостую без нагрузки и погоняю его 6 минут и по показаниям счётчика смогу вычислить мощность? Показатели за 6 минут помноженные на 10.Вопрос вот в чем! Не нанесу ли я вреда ЭД и конденсаторам? А зная мощность и габариты можно узнать и обороты,как Вы и писали ранее.
Маловероятно что вы сможете таким способом определить мощность мотора. Мощность мотора — механическая мощность на валу и равна
P = U * I * cos ф * КПД. У вас U=220В, ток вы померять сможете амперметром, а какое КПД и cos ф у вашей машины? Допустим, возмете КПД 75% а cos ф = 0,95. Однако у конденсаторных моторов есть такой «феномен» цытирую: «Ток конденсаторной фазы в режиме холостого хода при выборе рабочей емкости достигает 120… 140% номинального. Это означает, что электрические потери возрастают в 2 раза по сравнению с потерями при номинальном токе. Другими словами, холостой ход конденсаторного электродвигателя с постоянной рабочей емкостью не только нежелателен, но и опасен, так как ток конденсаторной фазы, достигая в этом случае наибольшего значения, может вызвать недопустимый перегрев обмотки. Таким образом, нельзя допускать как длительную перегрузку, так и длительную работу двигателя без нагрузки.»
Поэтому замеры тока на холостом ходу по сути ничего не дадут в вашем случае.
